Oktopus ERGO-Jet
Ref. OKTOPUS® ERGO-Jet (série)
Manipuladores de guiamento rígido com coluna pneumática, de 150 a 500 kg. Quatro quadros de série e função de sopro para largar a chapa.

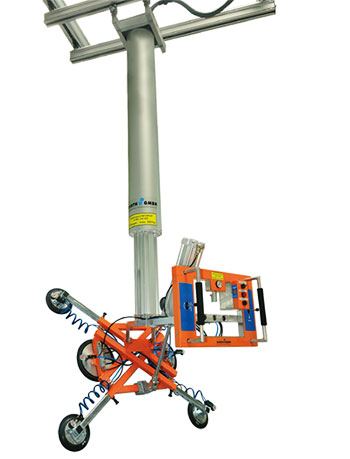

O ERGO-Jet é de guiamento rígido: em vez de pendurado numa corrente, o quadro anda numa coluna pneumática, o que lhe tira a oscilação. Num posto fixo de trabalho isso é a diferença entre acertar à primeira e andar a domar a chapa.

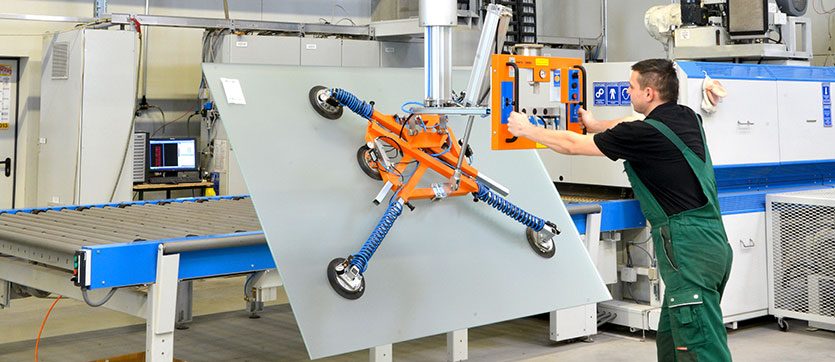

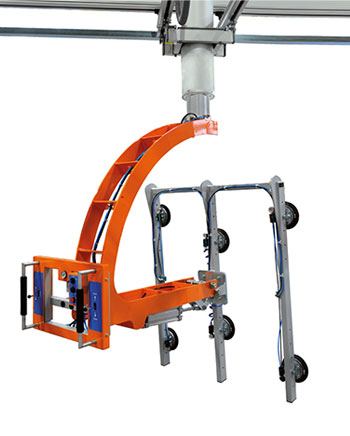

Quatro quadros de série — diagonal, retangular grande, retangular pequeno — com extensões telescópicas, e outros por encomenda. Cargas de 150 a 500 kg.
O vácuo é por ejector Venturi com válvula anti-retorno e função de sopro, que larga a chapa depressa em vez de a deixar agarrada. Manómetro e apito no circuito de ar, e manómetro de vácuo em cada ventosa.
Quatro quadros de série — diagonal, retangular grande, retangular pequeno — com extensões telescópicas, e outros por encomenda. Cargas de 150 a 500 kg.
O vácuo é por ejector Venturi com válvula anti-retorno e função de sopro, que larga a chapa depressa em vez de a deixar agarrada. Manómetro e apito no circuito de ar, e manómetro de vácuo em cada ventosa.
Disponibilidade: Sob consulta
Especificações
| Cargas de série | 150, 250, 350 e 500 kg |
|---|---|
| Guiamento | Rígido, coluna pneumática de elevação |
| Quadro de vácuo | 4 quadros de série (diagonal, retangular grande, retangular pequeno), extensões telescópicas, especiais por encomenda |
| Geração de vácuo | Ejector Venturi com válvula anti-retorno e função de sopro, poupança de energia opcional |
| Ar comprimido | 6 a 9 bar, engate rápido NW9 |
| Segurança | Manómetro e apito no circuito de ar, manómetro de vácuo em cada ventosa |
| Cor | RAL 9006 alumínio branco, quadro RAL 2011 laranja, outras por encomenda |

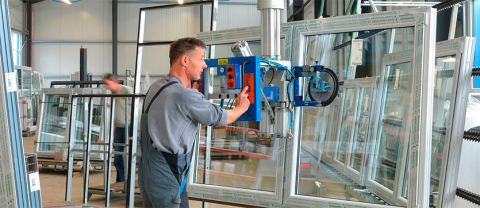

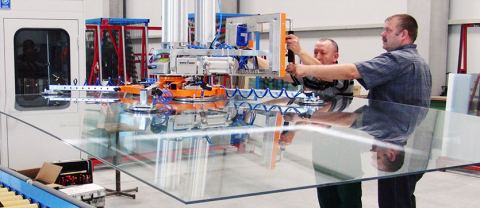

| Aplicação | Produção de janela, transformação de vidro, vidro duplo |
