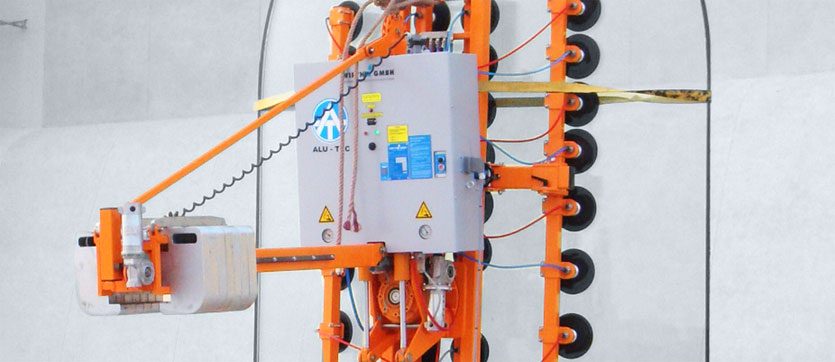

Oktopus GL-MGS — manipuladores para chapa de grande dimensão
Ref. OKTOPUS® GL-MGS (gama)
Manipuladores de obra para chapa grande, plana e curva, de 1000 a 4600 kg. Trabalham curvatura a partir de 0,5 m de raio — a mais apertada de toda a gama Oktopus.

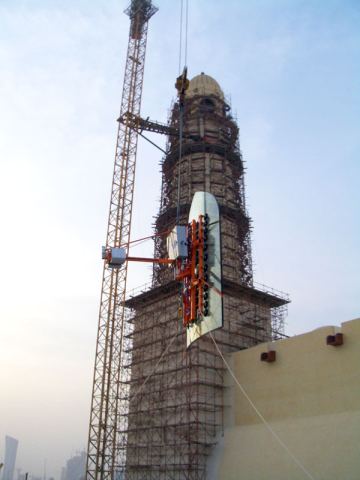

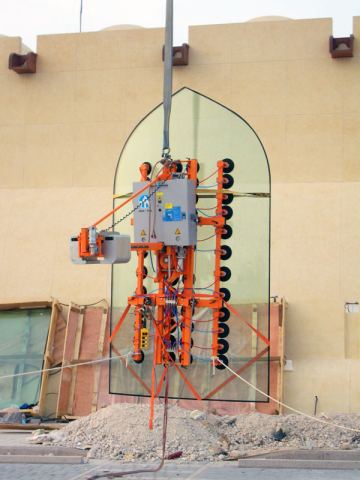

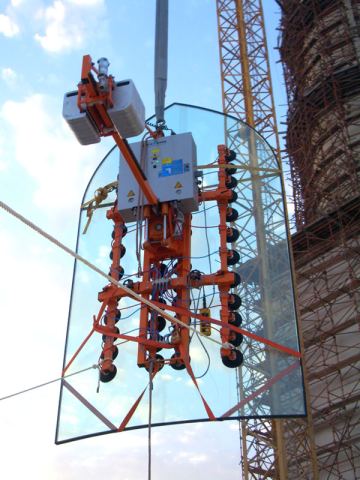

Os GL-MGS são os manipuladores da Oktopus para chapa de grande dimensão em obra. O que os distingue dos GL-M é o vidro curvo: trabalham raios de curvatura a partir de 0,5 m nos modelos de ventosa pequena, a curvatura mais apertada de toda a gama.
Conseguem-no com muitas ventosas pequenas em vez de poucas grandes — até 92 ventosas de 280 mm no GL-MGS 4600, ou 72 de 200 mm no 1600 — porque uma ventosa pequena assenta numa superfície curva onde uma grande não assenta.
A tabela abaixo lista a gama. Para a ficha técnica de um modelo concreto, diga-nos qual no pedido de orçamento.
Conseguem-no com muitas ventosas pequenas em vez de poucas grandes — até 92 ventosas de 280 mm no GL-MGS 4600, ou 72 de 200 mm no 1600 — porque uma ventosa pequena assenta numa superfície curva onde uma grande não assenta.
A tabela abaixo lista a gama. Para a ficha técnica de um modelo concreto, diga-nos qual no pedido de orçamento.
Disponibilidade: Sob consulta
Especificações
| GL-MGS 1000 530 E | 1000 kg, 32 ventosas de 200 mm, raio ≥ 0,5 m, máquina 600 a 1000 kg |
|---|---|
| GL-MGS 1200 | 1200 kg, 12 ventosas de 400 mm, raio ≥ 0,5 m, máquina cerca de 1670 kg com 16 contrapesos |
| GL-MGS 1500 I | 1500 kg, 42 ventosas de 200 mm, raio ≥ 0,5 m, máquina 580 a 1030 kg |
| GL-MGS 1500 II | 1500 kg, 30 ventosas de 280 mm, raio ≥ 1,5 m, máquina 260 a 340 kg |
| GL-MGS 1600 | 1600 kg, 72 ventosas de 200 mm, raio ≥ 0,5 m, máquina cerca de 1230 kg |
| GL-MGS 2000 | 2000 kg, 40 ventosas de 280 mm, raio ≥ 1,5 m, máquina 340 a 520 kg |
| GL-MGS 3000 | 3000 kg, 62 ventosas de 280 mm, raio ≥ 3 m, máquina cerca de 3310 kg |
| GL-MGS 4600 | 4600 kg, 92 ventosas de 280 mm, raio ≥ 1,6 m |
| Vidro | Plano e curvo, côncavo ou convexo |
| Aplicação | Chapa de grande dimensão, incluindo zonas de difícil acesso |

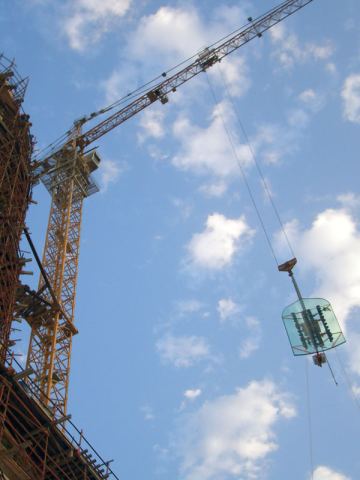

| Elevação | Pelo gancho da grua |
