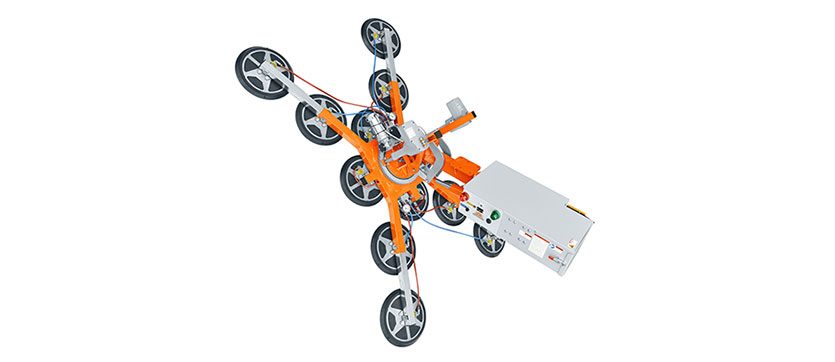

Oktopus GLASS-Jack GL-CC 1200 DES
Ref. OKTOPUS® GLASS-Jack GL-CC 1200 DES
Manipulador de obra até 1200 kg, comandado por rádio, com rotação elétrica sem fim e báscula hidráulica de 120°. Trabalha chapa plana e curva, até 1000 kg em curva.
O GL-CC 1200 DES é o manipulador de topo da gama GLASS-Jack: 1200 kg com doze ventosas de 400 mm, num quadro de 2400 x 1530 mm. Com oito ventosas e quadro mais pequeno fica nos 800 kg.
Em chapa curva, côncava ou convexa, com raio igual ou superior a 2 m, leva um quadro de 20 ventosas de 280 mm e chega aos 1000 kg. Todos os movimentos são motorizados e comandados por rádio: rotação elétrica de 360° sem fim, báscula hidráulica de 120°, orientação elétrica de ±40°, translação lateral de ±100 mm e lança telescópica de 300 mm.

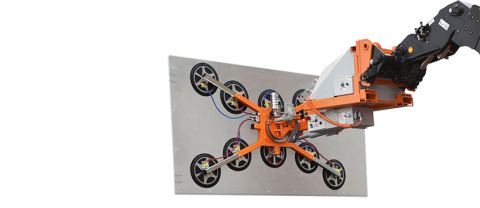

Monta em minigrua, grua de camião ou empilhador telescópico. A alimentação é por bateria de troca rápida a 24 V.
Em chapa curva, côncava ou convexa, com raio igual ou superior a 2 m, leva um quadro de 20 ventosas de 280 mm e chega aos 1000 kg. Todos os movimentos são motorizados e comandados por rádio: rotação elétrica de 360° sem fim, báscula hidráulica de 120°, orientação elétrica de ±40°, translação lateral de ±100 mm e lança telescópica de 300 mm.
Monta em minigrua, grua de camião ou empilhador telescópico. A alimentação é por bateria de troca rápida a 24 V.
Disponibilidade: Sob consulta
Especificações
| Carga máxima, vidro plano, 8 ventosas de 400 mm | 800 kg |
|---|---|
| Carga máxima, vidro plano, 12 ventosas de 400 mm | 1200 kg |
| Carga máxima, vidro curvo (raio ≥ 2 m) | 1000 kg com 20 ventosas de 280 mm |
| Quadro de ventosas | 1500 x 1100 mm, 2400 x 1530 mm ou 2200 x 1000 mm |
| Peso da máquina | 210 a 285 kg, conforme quadro |
| Geração de vácuo | Bomba de vácuo |
| Comando | Rádio |
| Alimentação | Bateria de troca rápida, 24 V DC |
| Elevação | Por lança de grua ou empilhador telescópico |
| Rotação do quadro | 360° sem fim, elétrica |
| Báscula em torno do eixo horizontal | 120°, hidráulica |
| Orientação em torno do eixo vertical | ±40°, elétrica |
| Translação lateral | ±100 mm |
| Lança telescópica | 300 mm |
| Opções | Adaptador para empilhador telescópico, bateria sobressalente com carregador, função de sopro |
| Equipamento opcional | Documentação técnica, carregador, caixa de bateria sobressalente |
