Oktopus GLASS-Jack GL-RN 400/600/800
Ref. OKTOPUS® GLASS-Jack GL-RN 400/600/800
Elevador de obra de 400, 600 ou 800 kg conforme o número de ventosas, com 55 a 80 kg de máquina. Com adaptador, trabalha vidro curvo até 320 kg.

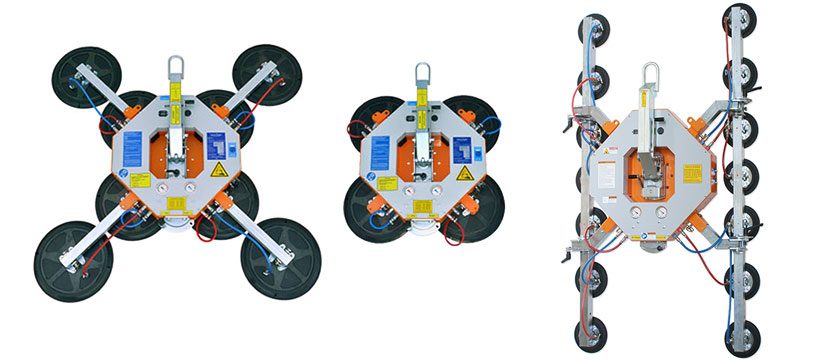

O GL-RN cobre três capacidades com a mesma máquina: quatro ventosas de 400 mm dão 400 kg, seis dão 600 kg e oito dão 800 kg. Pesa entre 55 e 80 kg conforme o equipamento.
Com o adaptador opcional de 14 ventosas de 200 mm passa a chapa curva, côncava ou convexa, com raio igual ou superior a 1 m, até 320 kg. O quadro roda 360° à mão, travável de 45 em 45 graus, e bascula de 0 a 90°.
A lista de opções é a mais longa da gama: braço de grua ajustável, braço com cilindro hidráulico de descida, anel-guia, comando por cabo ou por rádio, e preparação para receber um balanceador de contrapeso.
Com o adaptador opcional de 14 ventosas de 200 mm passa a chapa curva, côncava ou convexa, com raio igual ou superior a 1 m, até 320 kg. O quadro roda 360° à mão, travável de 45 em 45 graus, e bascula de 0 a 90°.
A lista de opções é a mais longa da gama: braço de grua ajustável, braço com cilindro hidráulico de descida, anel-guia, comando por cabo ou por rádio, e preparação para receber um balanceador de contrapeso.
Disponibilidade: Sob consulta
Especificações
| Carga máxima com 4 ventosas de 400 mm | 400 kg |
|---|---|
| Carga máxima com 6 ventosas de 400 mm | 600 kg |
| Carga máxima com 8 ventosas de 400 mm | 800 kg |
| Carga máxima em vidro curvo, 14 ventosas de 200 mm | 320 kg |
| Raio de curvatura mínimo | 1000 mm |
| Peso da máquina | 55 a 80 kg, conforme equipamento |
| Geração de vácuo | Bomba elétrica |
| Sistema de vácuo | Duplo circuito, para uso em obra |
| Pressão nominal | -0,65 a -0,73 bar |
| Alimentação | Baterias de 24 V DC |
| Comando | Alavanca na própria máquina |
| Elevação | Pelo gancho da grua |
| Rotação no gancho | 360°, manual |
| Rotação do quadro de ventosas | 360°, manual, travável de 45 em 45° |
| Báscula do quadro | 0 a 90°, manual |
| Opções | Braço de grua ajustável, braço com cilindro hidráulico de descida, função de sopro, anel-guia, comando por cabo, comando de rádio, preparação para balanceador de contrapeso |
| Equipamento opcional | Adaptador para vidro curvo, carro de transporte em dois modelos, caixa de transporte com tampa |
