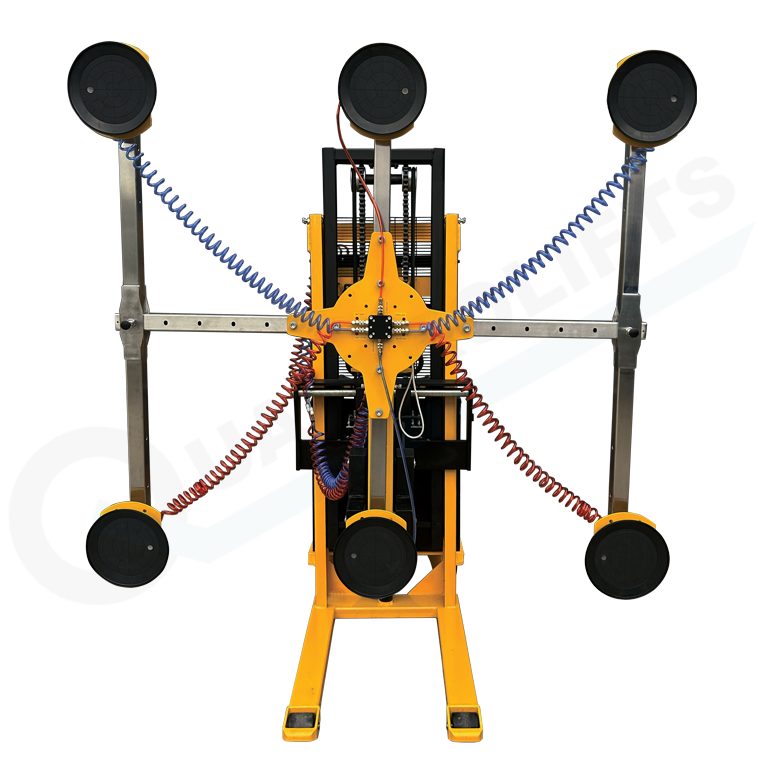

Quattrolifts Horizon Manual Drive 350
Ref. Horizon Manual Drive 350 (770 no mercado americano)
Elevador de fábrica manual, até 350 kg. Deita a chapa na horizontal por dois cilindros hidráulicos, para carregar a mesa de corte ou a linha de têmpera. Dez ventosas.
O Horizon Manual Drive 350 faz o mesmo trabalho de nave que o Auto Drive, sem a tração elétrica — e com menos 180 kg de máquina para o mostrar.

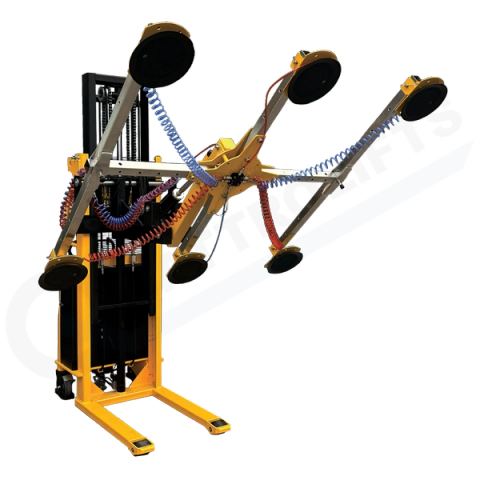

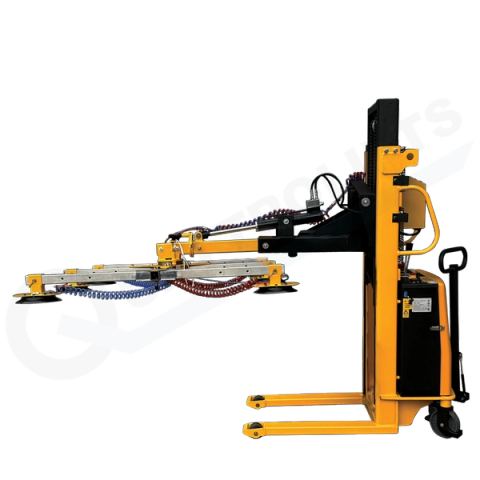

A função que o define é a báscula para a horizontal, comandada por dois cilindros hidráulicos: pega a chapa na vertical do cavalete e deita-a na mesa de corte ou à entrada da linha de têmpera. São dez ventosas — quatro ajustáveis mais seis de 300 mm — e o sistema de vácuo é duplo, com função de sopro.
A função que o define é a báscula para a horizontal, comandada por dois cilindros hidráulicos: pega a chapa na vertical do cavalete e deita-a na mesa de corte ou à entrada da linha de têmpera. São dez ventosas — quatro ajustáveis mais seis de 300 mm — e o sistema de vácuo é duplo, com função de sopro.
Disponibilidade: Sob consulta
Especificações
| Capacidade máxima de elevação | 350 kg |
|---|---|
| Dimensão máxima do vidro | 3658 x 2438 mm |
| Tração | Manual |

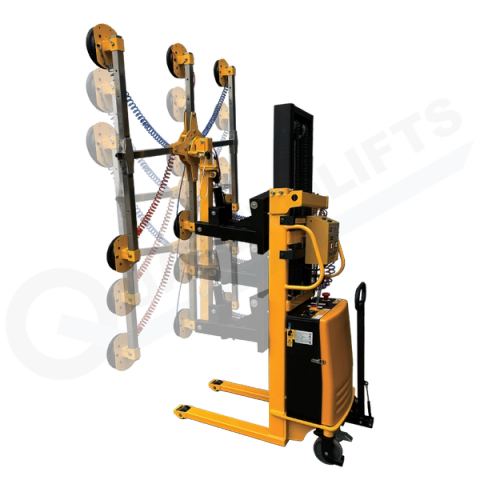

| Rotação | 360° |
| Indexação lateral | 70° |

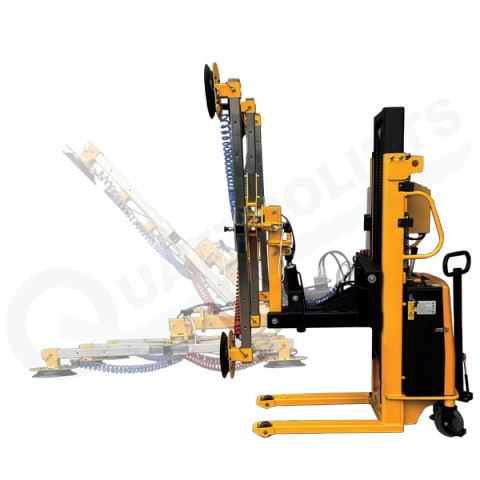

| Báscula | Para a horizontal, por 2 cilindros hidráulicos |
| Ventosas | 10 (4 ajustáveis + 6 de 300 mm) |
| Sistema de vácuo | Duplo, com função de sopro |
| Bateria | 1 de 12 V e 100 Ah |
| Carregador | 110 a 200 V |
| Raio de viragem | 3048 mm |
| Peso da máquina | 490 kg |
